01. | C軸回轉工作臺式樣 |
02. | A軸搖籃式樣 |
03. | A/C軸5軸工作臺式樣 |
04. | 非提升式2APC式樣 |
05. | 自動搬運對應 |
06. | 應對超長零部件加工可搭載X軸滑臺單元 |
07. | T型溝槽工作臺 |
08. | C軸連續運轉(10min-1,100min-1) |

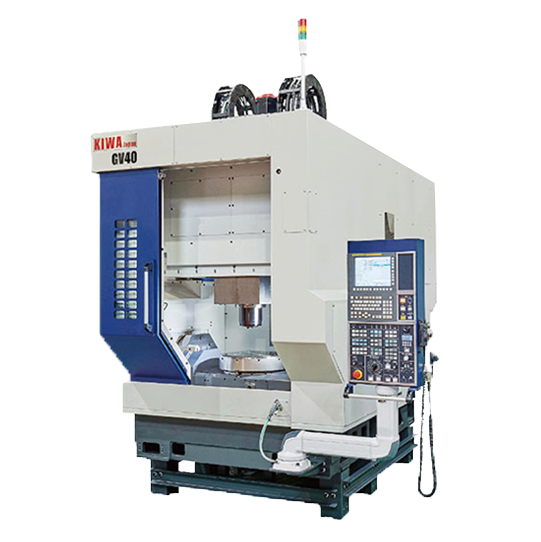

| 項目 | GV40 | ||
| 工作范圍 | 行程（X/Y/Z) | 550/500/410 mm | |
| 主軸端面至工作臺表面距離 | 80-490 mm | ||
| 地面至工作臺面距離 | 1,020 mm | ||
| 主軸 | 主軸錐度 | ISO 7/2錐度NT NO.40 | |
| 主軸最高轉速 | 12,000min-1直驅 | ||
| 主軸功率 | 15/7.5 KW | ||
| 工作臺 | 工作臺尺寸 | 400 mm | |
| 臺面承重 | 150kg | ||
| 最大傾斜角度 | +5~-95° | ||
| 工作臺最大工件尺寸 | 見機床尺寸圖 | ||
| 刀庫 | 換刀形式 | 固定刀套 | |
| 刀柄形式 | MAS BT40 | ||
| 刀具容量 | 20T(OP.40T) | ||
| 最大刀具直徑（相鄰滿/空） | φ90mm/φ180mm | ||
| 最大刀具長度 | 300mm | ||
| 最大刀具重量 | 8kg | ||
| 換刀時間 C-C | 相鄰：3.2/180 刀具：4.1 | ||
| 移動速度 | 快移速度(X/Y/Z軸) | 60,000mm/min | |
| 進給速度(X/Y/Z軸) | 30,000mm/min | ||
| 旋轉軸最高速度 | 33.3min-1 | ||
| 傾斜軸最高速度 | 16.6min-1 | ||
| 尺寸 | 占地面積（不含排屑器） | 2,330 x 3,685 mm | |
| 機床重量 | 7,600kg | ||
| 控制系統 | FANUC 0i-MF | ||
